AirDynamic® Linearmotor-Module

Übersicht

AirDynamic® steht für ultradynamische mechanische Betriebsdaten und für ein lineares Vorschubsystem ohne Wälzlager und auch ohne jegliche Schmiermittel!

AirDynamic® ist ein System von Linearmodulen, in die hochdynamische Linearmotoren integriert sind. So sind die Linearmodule mit bis zu 6 m/s und bis zu 1.000 m/s² (100 g) spezifiziert.

Typische Anwendungen:

  • Rütteln
  • Vibrieren
  • Schwingen
  • Oszillieren
  • Schocken
  • Lebensdauertest
  • Zerstörungstest
  • Beschleunigungstest
  • Bersttest

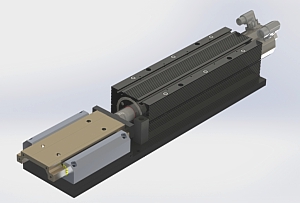

AirDynamic® Linearmotor-Module AM10

Produkteigenschaften:

  • ideal für Kurzhubanwendungen
  • PackTube® lineare Servo-Antriebe integriert
  • Spitzenkräfte bis 2.700 N
  • Vorschubgeschwindigkeit bis 6 m/s
  • max. Beschleunigung bis 1.000 m/s² (100 g)
  • geringe bewegte Massen
  • sehr flache u. symmetrische Schlittenkonstruktion
  • Wiederholgenauigkeit +/- 0,05 mm, optional +/- 0,001 mm

AirDynamic® Antriebssystem

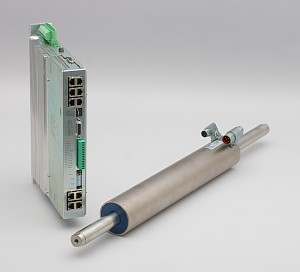

Unsere AirDynamic®-Serie basiert auf PackTube® Direktantrieben. Mit einer Spitzenkraft von bis zu 2.700 N und sehr geringen bewegten Massen stellt das System derzeit die Weltspitze für die Dynamik von industriellen Direktantrieben dar. So sind mit den Antrieben bis zu 100 g realisierbar! Die Versorgungsspannung ist 3 x 400 VAC.

AirDynamic® Download-Center

Prospekte und Datenblätter
> AirDynamic® Datenblatt auf Anfrage

Applikationshinweise
> siehe > Drives > PackTube® Donload-Center

VideoClips

Für die mechanische Konstruktion
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!

Für die elektrische Konstruktion
> siehe > Drives > PackTube® Donload-Center

Softwaretools
> LinMot-Talk siehe > Positioniercontroller Download-Center

Montage, Wartung und EG-Richtlinien
> Montageanleitung, Wartungsanleitung u. EG-Einbauerklärung auf Anfrage
