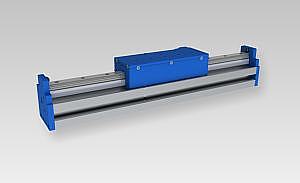

HighForce®-U Linearmotor-Achsen

Übersicht

HighForce® steht für hohe Spitzenkräfte bei äußerst kompakter Bauweise.

HighForce®-U
Systeme sind schlüsselfertige Linearmotorachsen in eisenloser Technologie mit hoher Spitzengeschwindigkeit und hoher Dynamik!
HighForce®-U
ist das ideale Vorschubelement für Anwendungen mit kleinen Hüben und hohen Anforderungen an die Gleichlaufqualität.
Aufgebaut sind HighForce®-U Achsen mit einer stabilen Trägermechanik, einer Führungsschiene, zwei Kugelumlaufwagen, Schlittenplatte und integrierter Wegmesssensorik.

Typische Anwendungen:

  • schnelles Handling
  • hohe Anforderungen an Gleichlauf
  • hohe Präzision
  • Prüfen

HighForce®-U Linearmotor-Achsen

Produkteigenschaften:

  • ideal für Kurz- und Langhubanwendungen
  • Tec4Lin Linearmotoren integriert
  • Hübe bis 1.696 mm lieferbar (größere Verfahrwege auf Anfrage)
  • Spitzenkräfte bis 400 N
  • Dauerkräfte bis 116 N
  • Spitzengeschwindigkeit bis 5 m/s
  • max. Beschleunigung bis 150 m/s²
  • Positionierwiederholgenauigkeit +/- 1 Mikrometer, Linearitätsfehler < +/- 10 Mikrometer
  • betreibbar an allen gängigen 3 x 230 VAC Servocontrollern

Lieferbare Optionen:

  • absoluter Wegmesssensor
  • rostfreie Schrauben und Führungsschienen
  • mechanische Endlagenschalter
  • Klemm- und Bremseinrichtungen
  • mehrere aktive Schlitten auf einer Achse
  • zusätzliche passive Schlitten auf der Achse
  • mehrachsige karthesische Anordnungen
  • Kabelschlepp
  • steckfertige Kabelsätze zum Controller

HighForce®-U Positioniercontroller

HighForce®-U Linearachsen sind elektrisch nach dem OpenLin® Konzept ausgelegt.
Achsen nach dem OpenLin® Konzept können herstellerunabhängig an Positioniercontrollern eingesetzt werden. Sowohl die verbauten Linearmotor Elemente, als auch die verwendete Wegmesssensorik sind Industriestandards und ihre technische Dokumentation ist offengelegt.

> weiter zur OpenLin® Seite

HighForce®-U Download-Center

Applikationshinweise

VideoClips

Für die mechanische Konstruktion
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!

Für die elektrische Konstruktion

Softwaretools

Montage, Wartung und EG-Richtlinien
> Montageanleitung, Wartungsanleitung u. EG-Einbauerklärung auf Anfrage
