HighDynamic® Linearmotor-Module u. -Achsen

Übersicht

HighDynamic® steht für hoch dynamische mechanische Betriebsdaten!

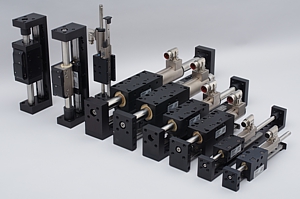

HighDynamic® ist unser Standardprodukt und ein Systembaukasten von Linearmodulen und Linearachsen, in die tubulare Linearmotoren in drei Baugrößen integriert sind. Getreu unserem Slogan 'Die Masse macht den Takt®' wurde bei unserem Design radikal auf möglichst kleine bewegte Massen, auf größtmögliche Steifigkeit, auf Modularität und auf niedrige Kosten geachtet.
Die Linearmodule und Linearachsen sind mit 5 m/s und 150 m/s² für den Dauerbetrieb spezifiziert.

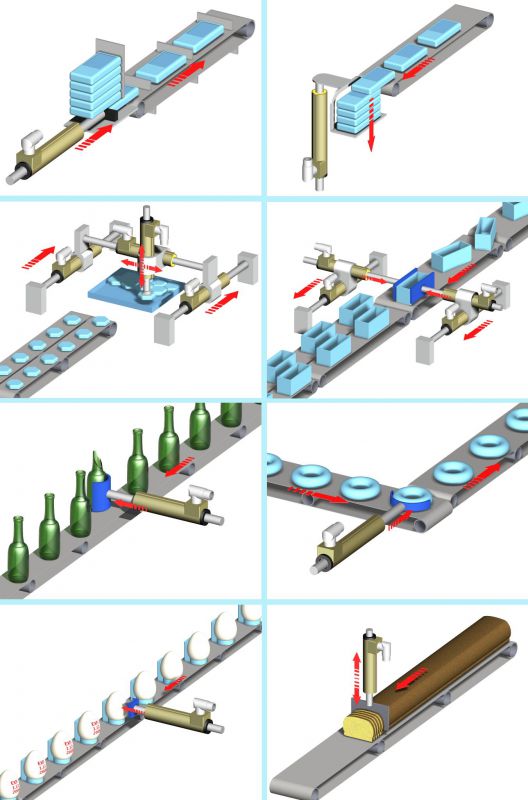

Typische Anwendungen:

  • Montieren
  • Handhaben
  • Stanzen
  • Schneiden
  • Stoßen
  • Biegen
  • Fügen
  • Pressen
  • Brechen
  • Siegeln
  • Zerreißen
  • Drucken
  • Prägen
  • Dosieren
  • Füllen
  • Rütteln
  • Vibrieren
  • Aussaugen
  • Komprimieren
  • Verdichten
  • Dekomprimieren
  • Verstellen
  • Zuführen
  • Abführen
  • Schieben
  • Einschieben
  • Ausschieben
  • Einstoßen
  • Ausstoßen
  • Einschießen
  • Ausschießen
  • Stapeln
  • Entstapeln
  • Palettieren
  • Entpalettieren
  • Sortieren
  • Aussortieren
  • Prüfen
  • Pneumatik ersetzen

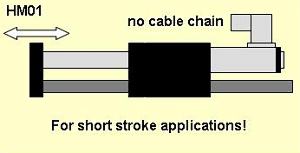

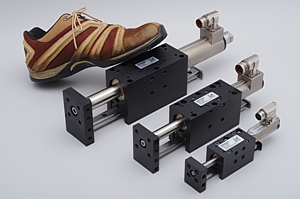

HighDynamic® Linearmotor-Module HM01 - die Marathonsprinter

Produkteigenschaften:

  • extrem geringe bewegte Massen
  • sehr schlanke u. verdrehsteife Konstruktion
  • ideal für Kurzhubanwendungen
  • LinMot® lineare Servoantriebe integriert
  • Hübe bis 330 mm
  • Spitzenkräfte bis 1.024 N
  • Vorschubgeschwindigkeit bis 5 m/s
  • max. Beschleunigung bis 150 m/s²
  • hohe Lebensdauer
  • Wiederholgenauigkeit +/- 0,05 mm
  • Einkabel-Technologie


Lieferbare Optionen:

  • Sonderhublängen auf Anfrage bis 980 mm lieferbar
  • MagSpring® Anbau für Hubachsen
  • pneumatische Haltebremsen für Hubachsen
  • Abstreifer für rauhe Umgebungsbedingungen
  • Fremdlüfter
  • externes Messsystem für Wiederholgenauigkeiten von +/- 0,001 mm
  • Adapter für afag-, Schunk- u. Sommer-Greifer


> Zur Seite mit den Optionen

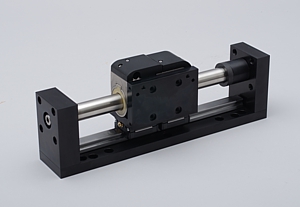

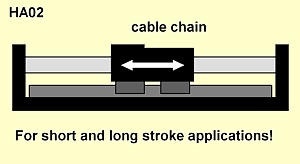

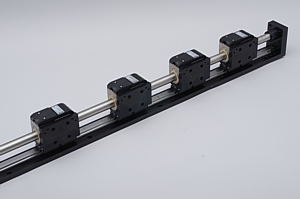

HighDynamic® Linearmotor-Achsen HA02 - die kurzen Sprinter

Produkteigenschaften:

  • sehr kurz bauend
  • sehr geringe bewegte Massen
  • sehr schlanke u. verdrehsteife Konstruktion
  • ideal für Kurz- u. Langhubanwendungen
  • LinMot® lineare Servoantriebe integriert
  • Hübe bis 1.870 mm
  • Spitzenkräfte bis 255 N
  • Vorschubgeschwindigkeit bis 5 m/s
  • max. Beschleunigung bis 150 m/s²
  • hohe Lebensdauer
  • geringe Kosten
  • Wiederholgenauigkeit +/- 0,05 mm
  • Einkabel-Technologie


Lieferbare Optionen:

  • zusätzliche Führungsschlitten
  • untermaßige Läufer
  • Ausführung mit Abstreifer für rauhe Umgebungsbedingungen
  • Fremdlüfter
  • externes Messsystem für Wiederholgenauigkeiten von +/- 0,001 mm


> Zur Seite mit den Optionen

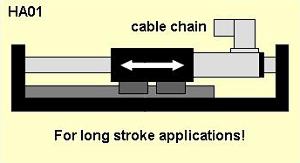

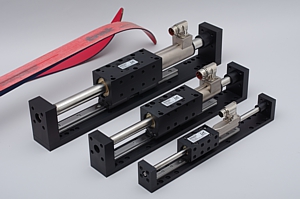

HighDynamic® Linearmotor-Achsen HA01 - die Langlaufsprinter

Produkteigenschaften:

  • sehr geringe bewegte Massen
  • sehr schlanke u. verdrehsteife Konstruktion
  • ideal für Kurz- u. Langhubanwendungen
  • kurz bauend
  • LinMot® lineare Servoantriebe integriert
  • Hübe bis 1.690 mm
  • Spitzenkräfte bis 585 N
  • Vorschubgeschwindigkeit bis 5 m/s
  • max. Beschleunigung bis 150 m/s²
  • hohe Lebensdauer
  • geringe Kosten
  • Wiederholgenauigkeit +/- 0,05 mm
  • Einkabel-Technologie


Lieferbare Optionen:

  • zusätzliche Führungsschlitten
  • untermaßige Läufer
  • Abstreifer für rauhe Umgebungsbedingungen
  • Fremdlüfter
  • externes Messsystem für Wiederholgenauigkeiten von +/- 0,001 mm


> Zur Seite mit den Optionen

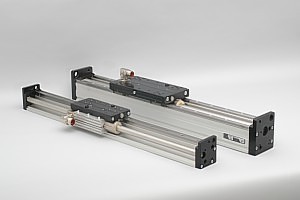

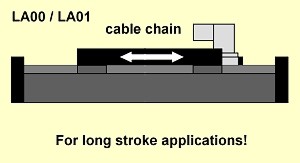

HighDynamic® Linearmotor-Achsen LA00 u. LA01 - die Präzisionssprinter

Produkteigenschaften:

  • sehr steife u. präzise Konstruktionen
  • ideal für Kurz- u. Langhubanwendungen
  • LinMot® lineare Servo-Antriebe integriert
  • Hübe bis 1.680 mm lieferbar
  • Spitzenkräfte bis 585 N
  • Vorschubgeschwindigkeit bis 5 m/s
  • max. Beschleunigung bis 100 m/s²
  • Wiederholgenauigkeit +/- 0,05 mm
  • Einkabel-Technologie


Lieferbare Optionen:

  • zusätzliche Führungsschlitten
  • untermaßige Läufer
  • Abstreifer für rauhe Umgebungsbedingungen
  • Fremdlüfter
  • externes Messsystem für Wiederholgenauigkeiten von +/- 0,001 mm


> Zur Seite mit den Optionen

HighDynamic® Positioniercontroller

Als Positioniercontroller für unsere HighDynamic® Linearmotor-Module verwenden wir Controller aus dem LinMot® Programm.

Produkteigenschaften:

  • 24 VDC Logikversorgung
  • 24 - 72 VDC Leistungsversorgung
  • 8 - 32 A Ausgangsstrom
  • Anwahl von Positionieraufträgen mit frei definierbaren Verfahrprofilen über I/O's oder Feldbus
  • Oszillationsbetrieb
  • Positionssollwerteingang 0 - 10 V
  • Puls- und Richtungseingänge
  • Antriebe als Master-Booster oder als Gantry koppelbar
  • elektronische Kurvenscheibe zur Leitachse
  • Streaming Mode für Bahnkurven
  • Eingang für externen hochauflösenden Positionssensor
  • parametrierbare Referenzfahrmodi
  • Safe Torque Off (STO)
  • EtherCAT, POWERLINK, PROFINET, SERCOS III, TCP/IP, Profibus-DP, CANOpen, DeviceNet
  • kostenloses Parametriertool LinMot-Talk
  • Controller passend zu Motor und Applikation vorparametriert
HighDynamic® Download-Center

Applikationshinweise
> siehe > Drives > LinMot® Download-Center

Für die mechanische Konstruktion
> HM01-Linearmodule Maßblätter
> HA01-Linearachsen Maßblätter
> LA00- u. LA01-Linearachsen Maßblätter siehe Datenblatt
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!

Für die elektrische Konstruktion
> siehe > Drives > LinMot® Download-Center

Softwaretools
> LinMot-Talk siehe > Positioniercontroller Download-Center

Gebrauchsmusterschutz eingetragen!

Design geschützt!
