LinTorque® Hub-Drehmodule - systemisch

Übersicht

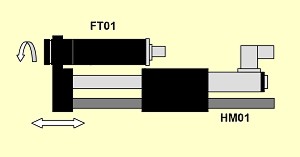

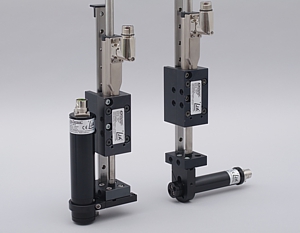

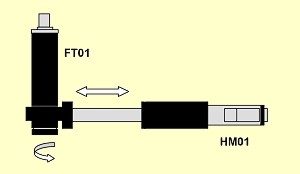

LinTorque® steht für eine systemische Kombination aus hoch dynamischem Linearmotor-Vorschub und einer Servo-Drehachse!

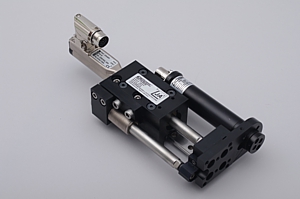

LinTorque® Hub-Drehmodule sind modulare mechanische Kombinationen aus unseren HighDynamic® und ForTorque® Baukastensystemen. Durch produktübergreifende Baukastenmodularität sind unzählige Kombinationen der Produkte untereinander möglich. Die gezeigten Produktfotos stellen nur Beispiellösungen dar.

Typische Anwendungen:

  • Schrauben
  • Aufnehmen, Ansetzen u. Schrauben
  • Verschrauben
  • Verschließen
  • Zuschrauben
  • Aufschrauben
  • Kontern
  • Wickeln
  • Gewinde Anfang erkennen
  • Drehmoment prüfen
  • Anzugsmoment prüfen
  • Gewinde prüfen
  • Verschluss prüfen
  • Schrägsitz prüfen

LinTorque® Hub-Drehmodule

Produkteigenschaften allgemein:

  • modularer Aufbau aus der Kombination unserer HighDynamic® und ForTorque® Produktfamilien
  • attraktiver Preis
  • umfangreiches Programm an Befestigungs- u. Anbauteilen


Produkteigenschaften Hubachse:

  • Linearmotorantrieb
  • Hübe bis 330 mm
  • Spitzenkräfte bis 1.024 N
  • Dauerkräfte bis 203 N / 354 N mit forcierter Kühlung
  • Wiederholgenauigkeit +/- 0,05 mm
  • Linearität Wegmesssystem +/- 0,1 %


Produkteigenschaften Drehachse:

  • AC-Servomotor mit Getriebe
  • Spitzendrehmomente bis 4,0 Nm
  • Drehwinkelwiederholgenauigkeit < 20 Winkelminuten
  • max. Drehzahlen bis 400 UPM
  • endloser Drehwinkel
  • große Prozesskräfte und -momente am Abtriebslager
  • Drehmomentmessung über Strom
  • für große Fremdträgheitsmomente geeignet


Lieferbare Optionen:

  • MagSpring® Anbau zur Gewichtskraftkompensation
  • pneumatische Haltebremse
  • Adapter für afag-, Schunk- u. Sommer-Greifer
  • Drehdurchführung für Fluidik


> Zur HighDynamic® Produktseite
> Zur ForTorque® Produktseite

Hub-Drehmodule - der systemische Baukasten

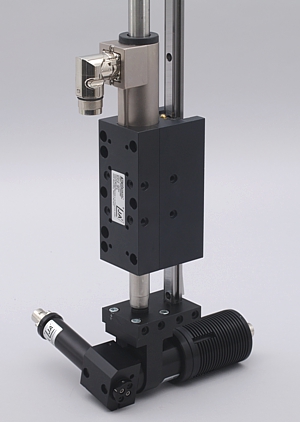

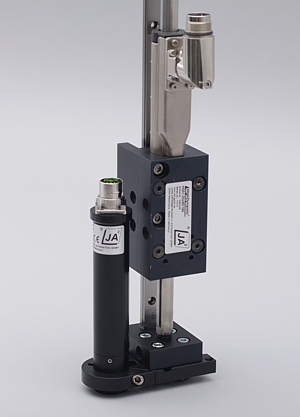

Z-C-Hub-Drehmodul aus dem MECHATRONICS- und SPECIALS-Baukasten!

Produkteigenschaften:

  • ForTorque® Drehmodul FT01 kombiniert mit HighDynamic® HM01 Linearmotor-Modul
  • Anbausatz AD12
  • MagSpring® zur Gewichtskraftkompensation mit Anbausatz optional

Hub-Drehmodule - der systemische Baukasten

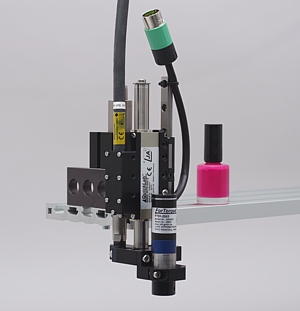

Z-A-Hub-Drehmodul aus dem MECHATRONICS- und SPECIALS-Baukasten!

Produkteigenschaften:

  • ForTorque® Drehmodul FT01 kombiniert mit HighDynamic® HM01 Linearmotor-Modul
  • Anbausatz AD13
  • MagSpring® zur Gewichtskraftkompensation mit Anbausatz optional

Hub-Drehmodule - der systemische Baukasten

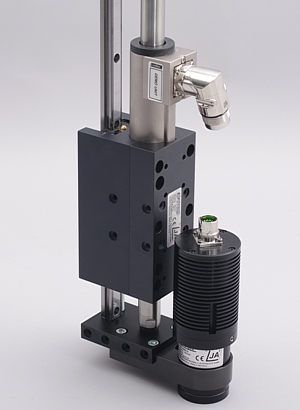

Z-C-Hub-Drehmodul aus dem MECHATRONICS- und SPECIALS-Baukasten!

Produkteigenschaften:

  • ForTorque® Drehmodul FT01 kombiniert mit HighDynamic® HM01 Linearmotor-Modul
  • Anbausatz AD12
  • MagSpring® zur Gewichtskraftkompensation mit Anbausatz optional

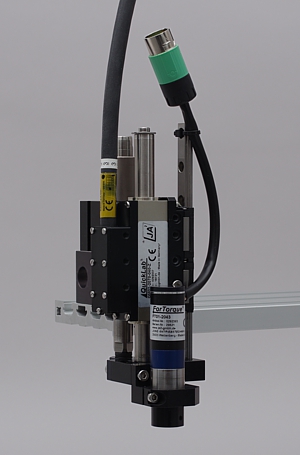

Hub-Drehmodule - der systemische Baukasten

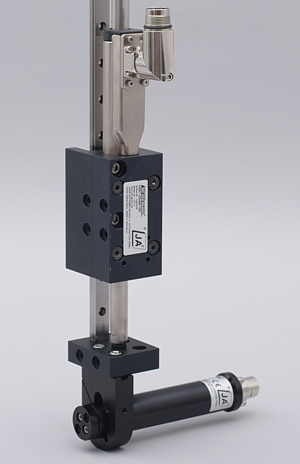

Z-C-Hub-Drehmodul aus dem MECHATRONICS- und SPECIALS-Baukasten mit Gewichtskraftkompensation

Produkteigenschaften:

  • ForTorque® Drehmodul FT01 kombiniert mit HighDynamic® HM01 Linearmotor-Modul
  • Anbausatz AD12
  • MagSpring® zur Gewichtskraftkompensation kombiniert
  • Anbausatz AD03 u. AD04

Hub-Schwenk-Drehkombinationen - systemisch

Z-A-B-Hub-Schwenkkombinationen aus dem MECHATRONICS- und SPECIALS-Baukasten!

Produkteigenschaften:

  • mehrere ForTorque® Drehmodule kombiniert mit HighDynamic® Linearmotor-Modul
  • Anbausatz AD13 und AD16 für HM01, FT01-25 und FT01-45

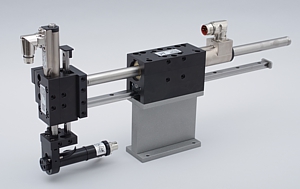

X-Z Pick&Place mit A-Achse - systemisch

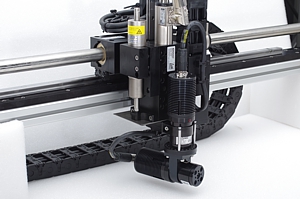

X-Z-A Pick&Place aus dem MECHATRONICS-Baukasten!

Produkteigenschaften:

  • HighDynamic® Module HM01 mit 4 Schrauben kombiniert
  • Anbausatz AD13 für ForTorque® FT01-25

LinTorque® Positioniercontroller

Als Positioniercontroller für unsere LinTorque® Hub-Dreh-Module verwenden wir Controller aus dem LinMot® Programm.

Produkteigenschaften:

  • 24 VDC Logikversorgung
  • 24 - 72 VDC Leistungsversorgung
  • 8 - 32 A Ausgangsstrom
  • Anwahl von Positionieraufträgen mit frei definierbaren Verfahrprofilen über I/O's oder Feldbus
  • Oszillationsbetrieb
  • Positionssollwerteingang 0 - 10 V
  • Puls- und Richtungseingänge
  • Antriebe als Master-Booster oder als Gantry koppelbar
  • elektronische Kurvenscheibe zur Leitachse
  • Streaming Mode für Bahnkurven
  • Eingang für externen hochauflösenden Positionssensor
  • parametrierbare Referenzfahrmodi
  • Safe Torque Off (STO)
  • EtherCAT, POWERLINK, PROFINET, SERCOS III, TCP/IP, Profibus-DP, CANOpen, DeviceNet
  • kostenloses Parametriertool LinMot-Talk
  • Controller passend zu Motor und Applikation vorparametriert
