HygienDynamic® Linearmotor-Module

Übersicht

HygienDynamic® steht für hygienische Ausführung und für hochdynamische Betriebsdaten!

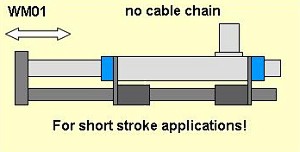

HygienDynamic® ist eine Baureihe von Linearmotor-Modulen, in die höchstdynamische Linearantriebe integriert sind. Getreu unserem Slogan 'Die Masse macht den Takt®' sind die bewegten Massen auf wenige leichte Komponen reduziert. Das Führungselement ist in Rohrform ausgebildet und beidseits zur Reinigung offen.
Die Linearmodule sind mit 5 m/s und 150 m/s² als Standard spezifiziert.

Typische Anwendungen:

  • Schieben
  • Ausstoßen
  • Selektieren
  • Gruppieren
  • Prüfen

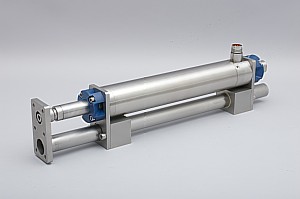

HygienDynamic® Linearmotor-Module WM01

Produkteigenschaften:

  • Linearmodule in hygienischer Edelstahlausführung
  • LinMot® lineare Servo-Antriebe integriert
  • Hübe bis 290 mm lieferbar

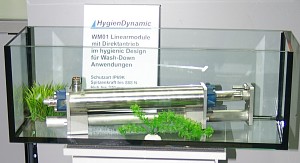

  • Schutzart IP69K
  • Spitzenkräfte bis 888 N
  • Vorschubgeschwindigkeit bis 5 m/s
  • max. Beschleunigung bis 150 m/s²
  • geringe bewegte Massen
  • hohe Lebensdauer
  • Wiederholgenauigkeit +/- 0,05 mm
  • Einkabel-Technologie

HygienDynamic® Positioniercontroller

Als Positioniercontroller für unsere HygienDynamic® Linearmotor-Module verwenden wir Controller aus dem LinMot® Programm.

Produkteigenschaften:

  • 24 VDC Logikversorgung
  • 24 - 72 VDC Leistungsversorgung
  • 8 - 32 A Ausgangsstrom
  • Anwahl von Positionieraufträgen mit frei definierbaren Verfahrprofilen über I/O's oder Feldbus
  • Oszillationsbetrieb
  • Positionssollwerteingang 0 - 10 V
  • Puls- und Richtungseingänge
  • Antriebe als Master-Booster oder als Gantry koppelbar
  • elektronische Kurvenscheibe zur Leitachse
  • Streaming Mode für Bahnkurven
  • Eingang für externen hochauflösenden Positionssensor
  • parametrierbare Referenzfahrmodi
  • Safe Torque Off (STO)
  • EtherCAT, POWERLINK, PROFINET, SERCOS III, TCP/IP, Profibus-DP, CANOpen, DeviceNet
  • kostenloses Parametriertool LinMot-Talk
  • Controller passend zu Motor und Applikation vorparametriert
HygienDynamic® Download-Center

Prospekte und Datenblätter
> HygienDynamic® Datenblatt

Applikationshinweise

Für die mechanische Konstruktion
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!

Für die elektrische Konstruktion
> siehe > Drives > LinMot® Download-Center

Softwaretools
> LinMot-Talk siehe > Positioniercontroller Download-Center

EG-Richtlinien und Wartung
> Montageanleitung, Einbauerklärung u. Wartungsanleitung auf Anfrage

Design geschützt!
