Handling Produkte - der systemische Baukasten

2-achsige kartesische Handlings in X-Z- u. X-Y-Bauweise

X-Z Pick&Place mit serieller Kinematik

Unsere kleinsten und einfachsten 2-achs Handling-Systeme

Performance:

  • aus unserem QuickLab®-Baukasten zusammengestellt u. im System modular erweiterbar
  • Taktzahlen bis ca. 120 min-1
  • Arbeitsfläche 160 x 160 mm² (X x Z)
  • Nutzlast ca. 500 Gramm
  • einfache Steuerung mit SPS über Schrittkette
  • Motorkabel kurzfristig in Längen nach Kundenwunsch lieferbar


> Zur QuickLab® Produktseite

X-Z Pick&Place mit serieller Kinematik

Sehr kleine 2-achsige Handling-Systeme mit Gewichtskraft-Kompensation

Performance:

  • aus unserem QuickLab®-Baukasten zusammengestellt u. im System modular erweiterbar
  • Taktzahlen bis ca. 120 min-1
  • Arbeitsfläche 160 x 160 mm² (X x Z)
  • Nutzlast ca. 500 Gramm
  • einfache Steuerung mit SPS über Schrittkette
  • Motorkabel kurzfristig in Längen nach Kundenwunsch lieferbar
  • Gewichtskraft-Kompensation


> Zur QuickLab® Produktseite

X-Z Flächenportal mit serieller Kinematik

Sehr kleine 2-achsige Flächenportale -
in der X-Achse bewegt sich der Stator


Performance:

  • aus unserem QuickLab®-Baukasten zusammengestellt u. im System modular erweiterbar
  • Taktzahlen bis ca. 120 min-1
  • Arbeitsfläche 220 x 160 mm² (X x Z)
  • Nutzlast ca. 500 Gramm
  • einfache Steuerung mit SPS über Schrittkette
  • Motorkabel kurzfristig in Längen nach Kundenwunsch lieferbar
  • Gewichtskraft-Kompensation


> Zur QuickLab® Produktseite

X-Y Flächenportal mit serieller Kinematik

Sehr kleine 2-achsige Flächenportale -
in der X-Achse bewegt sich der Läufer

Performance:

  • aus unserem QuickLab®-Baukasten zusammengestellt u. im System modular erweiterbar
  • Taktzahlen bis ca. 120 min-1
  • Arbeitsfläche 220 x 160 mm² (X x Y)
  • Nutzlast ca. 500 Gramm
  • einfache Steuerung mit SPS über Schrittkette
  • Motorkabel kurzfristig in Längen nach Kundenwunsch lieferbar


> Zur QuickLab® Produktseite

2-achsige kartesische Handlings in X-Z-Bauweise

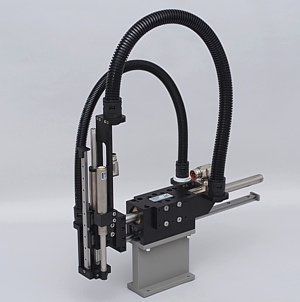

X-Z Pick&Place mit serieller Kinematik

Kleine schnelle 2-achsige Handling Systeme

Unser Preiskracher - Three Triple Nine!


Performance:

  • EUR 3.999,-- Einzelstückpreis für die rechts oben abgebildete Pick&Place-Ausrüstung (ohne Konsole)
  • What You see is what You get - im Lieferumfang ist das abgebildete P&P-System, Beispielschaltplan, Not-Aus Konzept, PP-Controller vorparametriert u. Parametriersoftware
  • aus unserem HighDynamic®-Baukasten zusammengestellt u. im System modular erweiterbar
  • Taktzahlen bis ca. 120 min-1
  • Arbeitsfläche 60 x 60 mm² (X x Z)
  • Nutzlast 500 Gramm
  • einfache Steuerung mit SPS über Schrittkette
  • Motorkabel kurzfristig in Längen nach Kundenwunsch lieferbar
  • Kabelschlepp mit integriertem Motorkabel optional
  • Gewichtskraft-Kompensation optional


> Zur HighDynamic® Produktseite

Sehr schnelle 2-achsige Handling Systeme

Performance:

  • frei konfigurierbar mit standard Komponenten aus unserem HighDynamic®-Systembaukasten
  • einfache Montage mit 4 Schrauben ohne Adapterplatte möglich
  • Taktzahlen bis ca. 250 min-1
  • max. Arbeitsfläche ca. 1.690 x 480 mm² (X x Z)
  • kleine bis mittlere Nutzlasten
  • einfache Steuerung
  • C-Achse optional
  • Motorkabel kurzfristig in Längen nach Kundenwunsch lieferbar
  • Kabelschlepp optional
  • Gewichtskraft-Kompensation bis 350 mm Hub optional
  • pneumatisch betätigte Klemmvorrichtung optional (siehe Foto rechts Mitte)
  • Abstreifer für rauhe Umgebungsbedingungen optional (siehe Foto rechts unten)


Typische Anwendungen:

  • Zuführen
  • Entnehmen
  • Montieren
  • Ablegen
  • Herausheben
  • Sortieren
  • Palettieren
  • Gruppieren
  • Prüfen









> Zur HighDynamic® Produktseite

X-U-Z Linienportal in Gantry Anordnung

Schnelles 2-achsiges Linienportal

Performance:

  • mit Komponenten aus unserem HighDynamic®-Systembaukasten zusammengestellt
  • Taktzahlen bis ca. 120 min-1
  • max. Arbeitsfläche ca. 1.500 x 280 mm³
  • Verbindung der X1- u. X2-Achse mittels zweifach drehbar gelagerter Traverse
  • mittlere Nutzlasten
  • einfache Steuerung
  • C-Achse optional
  • Gewichtskraft-Kompensation optional


Typische Anwendungen:

  • Zuführen
  • Entnehmen
  • Montieren
  • Palettieren
  • Stapeln
  • Vereinzeln
  • Gruppieren
  • Prüfen
2-achsige kartesische Handlings in Z-X-Bauweise

Z-X Pick&Place mit serieller Kinematik

Kleine 2-achsige Handling Systeme mit großem X-Hub und sehr flachem X-Ausleger

Performance:

  • mit Komponenten aus unserem QuickLab® und HighDynamic®-Systembaukästen zusammengestellt
  • Taktzahlen bis ca. 120 min-1
  • max. Arbeitsfläche ca. 220 x 100 mm² (X x Z)
  • kleine Nutzlasten
  • Ausleger der X-Achse nur 20 mm hoch
  • keine bewegten Antriebskabel im Prozess
  • Gewichtskraftkompensation
  • einfache Steuerung


Typische Anwendungen:

  • Palletiersysteme
  • Zuführungen u. Entnahmen
  • Prüfsysteme
  • Testmaschinen
  • Kleinteilehandling
  • Laborautomationen
  • Optik

Schnelle 2-achsige Handling Systeme mit großem X-Hub und sehr flachem X-Ausleger

Performance:

  • mit Komponenten aus unserem HighDynamic®-Systembaukasten zusammengestellt
  • Taktzahlen bis ca. 200 min-1
  • max. Arbeitsfläche ca. 500 x 100 mm² (X x Z)
  • mittlere Nutzlasten
  • Ausleger der X-Achse nur 40 mm hoch
  • keine bewegten Antriebskabel im Prozess
  • Gewichtskraftkompensation
  • einfache Steuerung
  • Abstreifer für rauhe Umgebungsbedingungen optional


Typische Anwendungen:

  • Pressenbeladung
  • Pressenentnahme
  • Blechhandling
  • Stanzteilhandling
  • Kunststoffhandling
2-achsige Handlings mit Parallelkinematik

X-Z Pick&Place mit ParaPicker® Technik

2-achsige Handling Systeme mit sehr schnellem Z-Hub

Performance:

  • mit Komponenten aus unserem HighDynamic®-Systembaukasten zusammengestellt
  • Taktzahlen bis ca. 280 min-1
  • max. Arbeitsfläche ca. 280 x 150 mm² (X x Z)
  • kleine Nutzlasten
  • sehr schneller Z-Hub
  • große Kraft in X-Richtung
  • keine bewegten Antriebskabel
  • Abstreifer für rauhe Umgebungsbedingungen optional


Typische Anwendungen:

  • Zuführen
  • Entnehmen
  • Montieren
  • Fügen
  • Palettieren
  • Vereinzeln
  • Gruppieren
  • Prüfen







> Zur ParaPicker® PP02 Produktseite

Handlings mit 3 oder mehr Achsen in kartesischer Anordnung

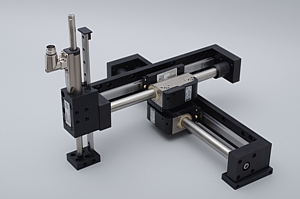

X-Y-Z Flächenportal mit serieller Kinematik

3-achsige Handling Systeme mit Linearmotor-Modulen

Performance:

  • mit Komponenten aus unserem HighDynamic®-Systembaukasten zusammengestellt
  • einfache Montage mit 8 Schrauben ohne Adapterplatten
  • Taktzahlen bis ca. 80 min-1
  • max. Arbeitsraum ca. 330 x 280 x 180 mm³
  • kleine bis mittlere Nutzlasten
  • einfache Steuerung
  • C-Achse optional
  • Gewichtskraft-Kompensation optional
  • Abstreifer für rauhe Umgebungsbedingungen optional
  • niedrige Gesamtkosten


Typische Anwendungen:

  • Zuführen
  • Entnehmen
  • Montieren
  • Palettieren
  • Vereinzeln
  • Gruppieren
  • Prüfen







> Zur HighDynamic® Produktseite

X-Y-Z Flächenportal mit serieller Kinematik

3-achsige Handling Systeme mit Linearmotor-Achsen
und -Modulen


Performance:

  • mit Komponenten aus unserem HighDynamic®-Systembaukasten zusammengestellt
  • einfache Montage mit 8 Schrauben ohne Adapterplatten
  • Taktzahlen bis ca. 100 min-1
  • max. Arbeitsraum ca. 270 x 270 x 180 mm³
  • kleine bis mittlere Nutzlasten
  • einfache Steuerung
  • C-Achse optional
  • Gewichtskraft-Kompensation optional
  • Abstreifer für rauhe Umgebungsbedingungen optional
  • niedrige Gesamtkosten


Typische Anwendungen:

  • Zuführen
  • Entnehmen
  • Montieren
  • Palettieren
  • Vereinzeln
  • Gruppieren
  • Prüfen







> Zur HighDynamic® Produktseite

X-U-Y-Z Flächenportale in Gantry Anordnung

3-achsige Flächenhandlings mit Linearmotor-Achsen
und -Modulen


Performance:

  • mit Komponenten aus unserem HighDynamic®-Systembaukasten zusammengestellt
  • Taktzahlen bis ca. 100 min-1
  • max. Arbeitsraum ca. 1.500 x 1.300 x 280 mm³
  • mittlere Nutzlasten
  • einfache Steuerung
  • C-Achse optional
  • Gewichtskraft-Kompensation optional


Typische Anwendungen:

  • Zuführen
  • Entnehmen
  • Montieren
  • Palettieren
  • Stapeln
  • Vereinzeln
  • Gruppieren
  • Prüfen







> Zur HighDynamic® Produktseite

3 oder mehrachsige Handlings mit Parallelkinematik

X-Y-Z-C Roboter mit ParaPicker® Technik

3- bzw. 4-achsige Handling Systeme

Performance:

  • mit Komponenten aus unserem HighDynamic®-Systembaukasten zusammengestellt
  • Taktzahlen bis ca. 400 min-1
  • max. Arbeitsraum ca. 500 x 500 x 280 mm³
  • kleine Nutzlasten
  • sehr schneller X-Y-Hub
  • große Kraft in Z-Richtung
  • C-Achse unendlich drehend
  • pneumatische Haltebremsen optional


Typische Anwendungen:

  • Zuführen
  • Entnehmen
  • Montieren
  • Palettieren
  • Magazinieren
  • Vereinzeln
  • Gruppieren
  • Verdrehen
  • Prüfen








> Zur ParaPicker® PP03 Produktseite

Multiachsen-Handlings für die Laborautomation

Multi-Achsen Systeme für die Laborautomation

Sehr leichte, kompakte und super schnelle
Handlingkombinationen


Performance:

  • mit Komponenten aus unserem QuickDynamic®-Baukasten zusammengestellt
  • sehr kompakte Anordnungen
  • Hub bis 120 mm
  • sehr dynamisch
  • sehr leichte Ausführungen


Typische Anwendungen:

  • Palettieren
  • Proben
  • Pipettieren
  • Handhaben
  • Dosieren
  • Prüfen









> Zur QickShaft® Produktseite
> Zur QuickDynamic® Produktseite

Hub-Drehhandlings

Z-C Hub-Drehmodul

Z-C-Schnelle Hub-Drehhandlings

Performance:

  • mit Komponenten aus unserem HighDynamic® u. ForTorque® Systembaukasten zusammengestellt
  • Z-Hub bis 330 mm
  • C-Achse unendlich drehend
  • freie Winkelpositionierung
  • Gewichtskraft-Kompensation optional


Typische Anwendungen:

  • Palettieren
  • Verdrehen
  • Zuschrauben
  • Aufschrauben
  • Einsetzen
  • Montieren
  • Wickeln
  • Prüfen









> Zur LinTorque® Produktseite
> Zur HighDynamic® Produktseite
> Zur ForTorque® Produktseite

Hub-Schwenk-Drehhandlings

Z-C-A Hub-Schwenk-Drehkombinationen

Schnelle Hub-Schwenk-Kombinationen

Produkteigenschaften:

  • ForTorque® Drehmodule kombiniert mit HighDynamic® Linearmotor-Modul
  • Anbausatz AD13 und AD15 für HM01, FT01-25 und FT01-45

X-Z-C-A Hub-Schwenk-Drehkombinationen

Robotik-Portal mit 2-achsiger Schwenkkombination aus dem MECHATRONICS- und SPECIALS-Baukasten!

Produkteigenschaften:

  • mehrere ForTorque® Drehmodule kombiniert mit HighDynamic® Linearmotor-Achse und -Modul
Schnelle Handlings für Kraft-Weg überwachte Prozesse

Taktiles Positionieren - Aktuatoren mit Gefühl

Anwendungen:

  • Fügen von Welle-Nabe-Verbindung
  • Fügen von Sicherungsringen auf Wellen
  • Fügen von Sicherungsstiften in Wellen
  • Fügen von O-Ringen auf Wellen
  • Testen von Federn
  • Fügen von Elektronikbauteilen z.B. Sicherungen in Halter
  • Fügen von Elektronikplatinen in Gehäuse
  • Testen von Tastern
  • Testen von Steckverbindern
  • Schwingungstests

HighDynamic® Module mit Kraftaufnehmer

Kraftaufnehmer mit Anbausatz AD01

Produkteigenschaften:

  • aus unserem HighDynamic®-Systembaukasten zusammengestellt
  • passend zum DMS-Kraftaufnehmer U2B von HBM
  • für HighDynamic® Module HM01-37 und HM01-48


> Zur HighDynamic® Produktseite

Aktuator-Module mit Kraftaufnehmer und Sauger

Produkteigenschaften für ein kundenspezifisches Beispiel:

  • dynamische Zug- und Druckprüfung
  • max. Hub 90 mm
  • max. Zug- bzw. Druckkraft 1.100 N
  • Dauerzug- bzw. Dauerdruckkraft 510 N
  • Kraftsensor zur exakten Kraftmessung und -regelung
  • Wegsensor im Motor integriert
Handling Produkte Download-Center

Prospekte und Datenblätter

Für die mechanische Konstruktion

Für die elektrische Konstruktion

Softwaretools

Montage, Wartung und EG-Richtlinien

Copyrights
Unsere Texte, Bilder, Grafiken und VideoClips sind nach internationalem Urheberrecht geschützte Werke!
Fremde Warenzeichen siehe unser Copyright!
