QuickLab® Linearmotor-Module u. -Achsen

Übersicht

QuickLab® ist ein Baukastensystem, das aus dynamischen miniaturisierten Linearmotor-Modulen und -Achsen besteht.

Mit unserer QuickLab®-Serie bieten wir ein modulares System an, das in Anwendungen unter IP20-Bedingungen eingesetzt werden kann. Mit einer Baubreite von nur 22 mm deckt es den Bedarf an miniaturisierten 1-achsigen und mehrachsigen Handhabungssystemen ab. Typische Anwendungen finden sich in der Laborautomation, in der Prüftechnik und in der optischen u. pharmazeutischen Industrie.
QuickLab® Module und Achsen sind mit Präzisionsführungen ausgestattet, die Verfahrgeschwindigkeiten bis 3 m/s und Beschleunigungen bis 50 m/s² bei einer Positionierwiederholgenauigkeit von +/- 50 Mikrometer abdecken.

Typische Anwendungen:

  • Schieben
  • Fügen
  • Vereinzeln
  • Gruppieren
  • Palettieren
  • P&P
  • Inspizieren
  • Prüfen
  • Testen

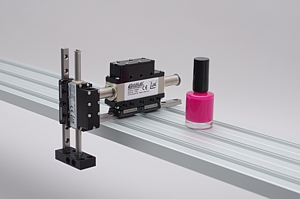

QuickLab® Linearmotor-Module QM02

Produkteigenschaften:

  • ideal für Kurzhubanwendungen und Zweiachslösungen
  • ultraschmale u. verdrehsteife Konstruktion
  • QuickShaft® lineare Servoantriebstechnik integriert
  • Hübe bis 120 mm
  • Spitzenkräfte bis 27 N
  • Vorschubgeschwindigkeit bis 3 m/s
  • max. Beschleunigung bis 100 m/s²
  • Wiederholgenauigkeit +/- 0,05 mm
  • hohe Laufleistung
  • nahezu geräuschloser Lauf
  • direkter Kabelabgang mit schlepptauglichem Kabel
  • Anschlusskabel mit max. 30 m Länge vorkonfektioniert
  • anschluss- und steckerkompatibel zu LinMot®-Systemen

QuickLab® Linearmotor-Achsen QA01

Produkteigenschaften:

  • ideale Grundachse bei P&P-Zweiachslösungen
  • ultraschmale u. verdrehsteife Konstruktion
  • QuickShaft® lineare Servoantriebstechnik integriert
  • Hübe bis 220 mm
  • Spitzenkräfte bis 27 N
  • Vorschubgeschwindigkeit bis 3 m/s
  • max. Beschleunigung 100 m/s²
  • Wiederholgenauigkeit +/- 0,05 mm
  • X-Y-Kombinationen mit Zwischenplatte realisierbar
  • hohe Laufleistung
  • nahezu geräuschloser Lauf
  • direkter Kabelabgang mit schlepptauglichem Kabel
  • Anschlusskabel mit max. 30 m Länge vorkonfektioniert
  • anschluss- und steckerkompatibel zu LinMot®-Systemen

Faulhaber® Positioniercontroller in ELV-Technik

Bei sehr einfachen Anwendungen und bei niedrigen dynamischen Anforderungen verwenden wir für unsere QuickLab® Linearmotorsysteme die Controller aus dem Faulhaber® Programm. Grundsätzlich werden die Controller passend zum Motor und zur Anwendung von uns vorparametriert geliefert. Kundenspezifische Ablaufprogramme können von uns programmiert werden.

Produkteigenschaften:

  • 24 VDC bzw. 48 VDC Versorgung
  • 2 - 5 A Ausgangsstrom
  • Positionssollwerteingang 0 - 10 V
  • EtherCAT, CANOpen, RS232
  • kostenloses Parametriertool Motion Manager
  • Controller passend zu Motor und Applikation vorparametriert

LinMot® Positioniercontroller in ELV-Technik

Bei dynamischen Anwendungen und für die Integration in Feldbussysteme verwenden wir für unsere QuickLab® Linearmotorsysteme die Controller aus dem LinMot® Programm. Grundsätzlich werden die Controller passend zum Motor und zur Anwendung von uns vorparametriert geliefert.

Produkteigenschaften:

  • 24 VDC Logikversorgung
  • 48 - 72 VDC Leistungsversorgung
  • 8 - 32 A Ausgangsstrom
  • Anwahl von Positionieraufträgen mit frei definierbaren Verfahrprofilen über I/O's oder Feldbus
  • Oszillationsbetrieb
  • Positionssollwerteingang 0 - 10 V
  • Puls- und Richtungseingänge
  • Antriebe als Master-Booster oder als Gantry koppelbar
  • elektronische Kurvenscheibe zur Leitachse
  • Streaming Mode für Bahnkurven
  • Eingang für externen hochauflösenden Positionssensor
  • parametrierbare Referenzfahrmodi
  • Safe Torque Off (STO)
  • EtherCAT, POWERLINK, PROFINET, SERCOS III, TCP/IP, Profibus-DP, CANOpen, DeviceNet
  • kostenloses Parametriertool LinMot-Talk
  • Controller passend zu Motor und Applikation vorparametriert
QuickLab® Download-Center

Applikationshinweise

VideoClips

Für die mechanische Konstruktion
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!

Für die elektrische Konstruktion
> siehe > Drives > LinMot® Download-Center

Softwaretools
> LinMot-Talk siehe > Positioniercontroller Download-Center

Montage, Wartung und EG-Richtlinien
> Montageanleitung, Wartungsanleitung u. EG-Einbauerklärung (in Vorbereitung)
