QuickDynamic® Linearmotor-Module

Übersicht

QuickDynamic® steht für hoch dynamische mechanische Betriebsdaten!

Basierend auf QuickShaft®-Servoantrieben bieten wir mit unserer QuickDynamic®-Serie miniatur Linearmodule an, in die hochdynamische miniaturisierte Linearmotoren integriert sind.
Die Linearmodule sind mit 5 m/s und 150 m/s² für den Dauerbetrieb als Standard spezifiziert.
Zu den Linearmotor-Antriebskomponenten bieten wir Positioniercontroller, Kabelsätze und Versorgungseinheiten als schlüsselfertige Lösungen an!
Zur leichten Integration in Kundenapplikationen liefern wir Beispielschaltpläne, passend parametrierte Positioniercontroller, Not-Aus-Konzepte und kostenfrei Softwaretools.

Typische Anwendungen:

  • Handling von Kleinteilen
  • Fügen von Kleinteilen
  • Automation im Labor
  • Bewegungen bei der Bildverarbeitung
  • Bewegungen bei optischen Anwendungen
  • Prüfen von Kleinteilen

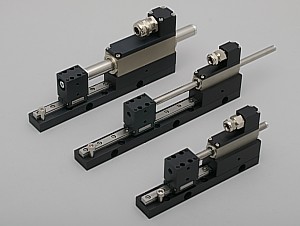

QuickDynamic® Linearmotor-Module QM01 - die mini Sprinter

Produkteigenschaften:

  • QuickShaft® lineare Servo-Antriebe integriert

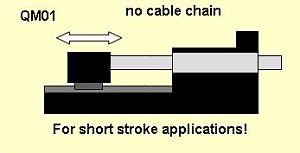

  • ideal für Kurzhubanwendungen
  • Hübe bis 120 mm
  • Spitzenkräfte bis 28 N
  • Vorschubgeschwindigkeit bis 5 m/s
  • max. Beschleunigung 150 m/s²
  • sehr geringe bewegte Massen
  • sehr schlanke Konstruktion
  • hohe Lebensdauer
  • Wiederholgenauigkeit +/- 0,05 mm
  • Einkabel-Technologie

Lieferbare Optionen:

  • externer Sensor mit 1 Mikrometer Auflösung

Faulhaber® Positioniercontroller in ELV-Technik

Bei einfachen Anwendungen und bei geringen dynamischen Anforderungen verwenden wir für unsere QuickShaft® Linearmotorsysteme Controller aus dem Faulhaber® Programm. Grundsätzlich werden die Controller passend zum Motor und zur Anwendung von uns vorparametriert geliefert. Kundenspezifische Ablaufprogramme können von uns programmiert werden.

Produkteigenschaften:

  • sehr kompakt
  • 24 VDC Versorgung
  • 5 A Spitzenausgangsstrom
  • frei progammierbar nach CiA 402
  • 3 SPS-Eingänge, 2 SPS-Ausgänge, 2 Analogeingänge
  • CANOpen, RS232, USB-PC-Schnittstelle
  • kostenloses Parametriertool Motion Manager
  • Controller passend zu Motor und Applikation vorparametriert

LinMot® Positioniercontroller in ELV-Technik

Bei dynamischen Anwendungen und für die Integration in Feldbussysteme verwenden wir für unsere QuickDynamic® Linearmotorsysteme die Controller aus dem LinMot® Programm. Grundsätzlich werden die Controller passend zum Motor und zur Anwendung von uns vorparametriert geliefert.

Produkteigenschaften:

  • 24 VDC Logikversorgung
  • 48 - 72 VDC Leistungsversorgung
  • 8 - 32 A Ausgangsstrom
  • Anwahl von Positionieraufträgen mit frei definierbaren Verfahrprofilen über I/O's oder Feldbus
  • Oszillationsbetrieb
  • Positionssollwerteingang 0 - 10 V
  • Puls- und Richtungseingänge
  • Antriebe als Master-Booster oder als Gantry koppelbar
  • elektronische Kurvenscheibe zur Leitachse
  • Streaming Mode für Bahnkurven
  • Eingang für externen hochauflösenden Positionssensor
  • parametrierbare Referenzfahrmodi
  • Safe Torque Off (STO)
  • EtherCAT, POWERLINK, PROFINET, SERCOS III, TCP/IP, Profibus-DP, CANOpen, DeviceNet
  • kostenloses Parametriertool LinMot-Talk
  • Controller passend zu Motor und Applikation vorparametriert
QuickDynamic Download-Center

Für die mechanische Konstruktion
> Linearmodule Maßblätter
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!

Für die elektrische Konstruktion
> siehe > Drives > QuickShaft® Download-Center
Sichere Maschinensteuerung

Softwaretools
> LinMot-Talk siehe > Positioniercontroller Download-Center

Montage, Wartung und EG-Richtlinien
> Montageanleitung, Wartungsanleitung u. EG-Einbauerklärung für QM01
> Montageanleitung, Wartungsanleitung u. EG-Einbauerklärung für QM01 (englisch)
> Montageanleitung MagStop® an QuickLab® Modul QM02 (in Vorbereitung)
